开发板使用入门 ​

MCU入门 > 开发板使用入门

在使用该开发板前，默认已经安装好了MCU开发环境。如果SDK环境未安装，请跳转这里去搭建环境。

目前官方提供的100PIN开发板如下：

如果使用的已经是100PIN的开发板，请参照以下步骤操作。

如果使用的是其他PIN脚（如：32PIN、48PIN、64PIN）的板子，也是参照这里的步骤，最后再修改一点配置即可。

步骤 ​

1. 上电 ​

给开发板5V供电，打开开关，可以看到电源旁边的小红灯亮起。

2. 使用example例程 ​

打开example例程，在SDK路径下：

plaintext
D:\xxxxx\AgRV_pio\platforms\AgRV\examples\example (注意这里的两重example)

由于开发板使用的是407芯片，需要先修改 platformio.ini 中的 board 类型：

ini
board = agrv2k_103

修改为：

ini
board = agrv2k_407

注意：该文件修改后，必须手动保存。如果是第一次操作，保存时VSCode右下角会弹出“是否覆盖”对话框，要选“是”。

为了验证简单化，可以先把 example_board.ve 中的其他配置暂时删除，只留下 sysclk、led 和 uart0（用于log输出）的配置：

plaintext
SYSCLK 100
HSECLK 8
GPIO4_1 PIN_32 # LED1
GPIO4_2 PIN_31 # LED2

如下图：

注意：该文件修改后，也必须手动保存。如果是第一次操作，保存时VSCode右下角会弹出“是否覆盖”对话框，要选“是”。

3. 烧录VE文件和代码bin ​

烧录程序需要使用 dap-link（AGM专用）或通用的 jlink；（串口烧录这里不做讨论）

Dap-link 和 Jlink 在跟开发板的连线上，都是 jtag 的 swd 两线（clk 和 tms）模式。

配置上，如果使用 Dap-link（AGM专用），需要在 platformio.ini 中的配置该行：

ini
protocol = cmsis-dap-openocd

如果使用 Jlink，需要在 platformio.ini 中的配置以下两行：

ini
protocol = jlink-openocd

如果使用 dap-link，该烧录器是免驱动的，不用安装任何驱动。

如果使用 Jlink，需要在原有 Jlink 基础上安装插件 zadig。方法如下：

安装插件：第一次使用 jlink，需要先安装插件【zadig-2.8.exe】，安装参考下图：

（该插件在SDK路径的根目录下）

注：如果第一步从下拉列表中找不到【J-Link】项，可以把下拉列表打开，插拔 Jlink 几次，找列表中的变化项。列表中的那个变化项，就是要更新驱动的项。

烧录：

新开发板第一次使用，要先烧录 VE 配置。（不烧录 VE 而先烧录程序 bin，会报错）

烧录VE：（这里的“烧录VE”，更确切的说，是烧录自动生成的 cpld.bin）

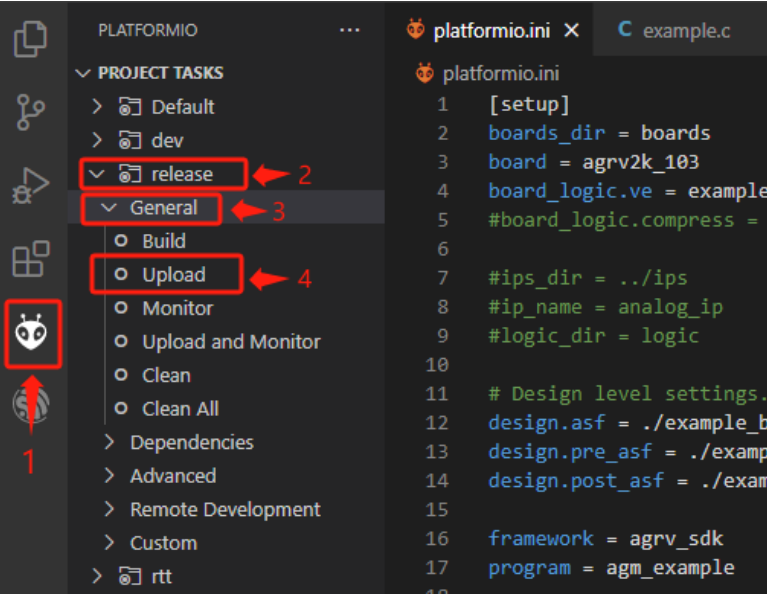

再烧录程序：（即，烧录 code.bin）

注意：这里的下载，都是在 release 栏下边。

仿真：

点击仿真按钮，可以进入仿真调试。可单步运行到 main 函数的结尾。

单步状态下如图：

4. 查看LED灯 ​

在 example 样例程序的 main 函数中，最后是调用函数 TestGpio()。

进入 TestGpio() 函数，里边是对LED灯的闪灯操作。

如果使用默认 example 程序，按前边的操作一路走下来，此时是可以看到左下角两个LED灯一起闪烁的。

5. 查看log输出 ​

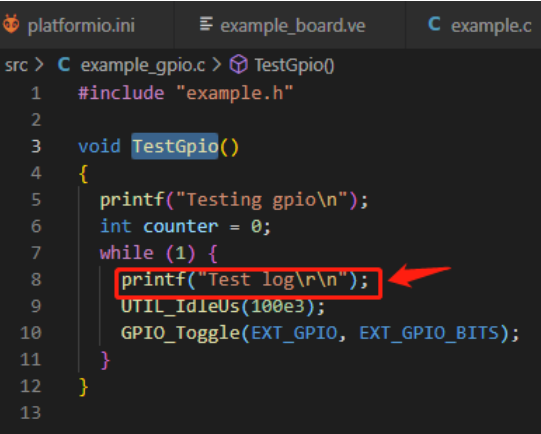

在以上的基础上，在 example_gpio.c 中的 TestGpio() 函数中，while(1) 里增加一句 log，如下：

注意：该文件修改后，也必须手动保存。如果是第一次操作，保存时VSCode右下角会弹出“是否覆盖”对话框，要选“是”。

最后，再编译并烧录程序 code.bin。

然后，用串口线，接到开发板的串口0（参开发板标识图）上，在PC端的串口工具（波特率115200）上可以看到 log 的输出信息，如下图所示：

以上，展示了拿到开发板后验证 LED灯闪烁 和 串口log输出 的功能。

6. 如果是其他PIN脚板子 ​

如果使用的其他PIN脚的板子，VSCode中的修改项是相近的：1. platformio.ini 里的型号配置；2. example_board.ve 里的引脚配置。看懂一种描述，其他的都相仿。

接下来分别描述。

需要验证（AG32VF103，32pin）的板子 ​

a. 需要修改 platformio.ini 里的：board 和 board_logic.device。 ​

ini
board = agrv2k_103
board_logic.device = AGRV2KQ32

b. 需要修改 example_board.ve 里的串口0和LED引脚： ​

plaintext
UART0_UARTRXD PIN_9
UART0_UARTTXD PIN_8
GPIO4_1 PIN_14 # LED1 ----请找到实际LED的引脚
GPIO4_2 PIN_13 # LED2 ----请找到实际LED的引脚

以上修改后，注意对修改过的文件的保存。

然后，烧录 VE，烧录程序，就可以看到2个LED闪烁，串口线 RX 接 PIN_8 在PC上能看到有 log 输出。

需要验证（AG32VF103，48pin）的板子 ​

a. 需要修改 platformio.ini 里的：board 和 board_logic.device。 ​

ini
board = agrv2k_103
board_logic.device = AGRV2KL48

b. 需要修改 example_board.ve 里的串口0和LED引脚： ​

plaintext
UART0_UARTRXD PIN_31
UART0_UARTTXD PIN_30
GPIO4_1 PIN_2 # LED1 ----请找到实际LED的引脚

以上修改后，注意对修改过的文件的保存。

48PIN有点特殊的改动：

在 example_board.asf 文件中，有两行（这两行是在100PIN中对23脚使用的样例），这里加 # 注掉即可。

以上修改后，注意对修改文件的保存。

然后，烧录 VE，烧录程序，就可以看到1个LED闪烁，串口线 RX 接 PIN_30 在PC上能看到有 log 输出。

需要验证（AG32VF407，64pin）的板子 ​

a. 需要修改 platformio.ini 里的：board 和 board_logic.device。 ​

ini
board = agrv2k_407
board_logic.device = AGRV2KL64

b. 需要修改 example_board.ve 里的串口0和LED引脚： ​

plaintext
UART0_UARTRXD PIN_43
UART0_UARTTXD PIN_42
GPIO4_1 PIN_10 # LED1 ----请找到实际LED的引脚
GPIO4_2 PIN_9 # LED2 ----请找到实际LED的引脚

以上修改后，注意对修改过的文件的保存。

然后，烧录 VE，烧录程序，就可以看到2个LED闪烁，串口线 RX 接 PIN_42 在PC上能看到有 log 输出。

7. 关于型号 103/303/407 的说明 ​

这里命名的 103/303/407，只是对标ST系列的产品名而已。

事实上，所有AG32系列产品，除了 flash 大小和引脚的差异外，其他都是相同的。

也就是说，103 完全具有和 407 相同的性能，相同的外设资源。（因为外设引脚大多是可以重映射的，只要引脚够用即可）

那么，platformio.ini 里配置 103/303/407 型号时，只需要关注 flash 大小即可：

  • 如果 flash 大小是1M，则配置 board = agrv2k_407；
  • 如果 flash 大小是256K，则配置 board = agrv2k_103；

除了型号配置外，还有引脚配置项。引脚配置项根据实际配置即可。如，48脚配置：board_logic.device = AGRV2KL48，64脚配置：board_logic.device = AGRV2KL64。如果该项为空，则默认为100引脚。
