FPGA芯片主要以容量来区分档次，这里面一般会有两个单位概念。
1. LUT（Look-Up Table） 是 FPGA 里真正“装逻辑”的最小单元：

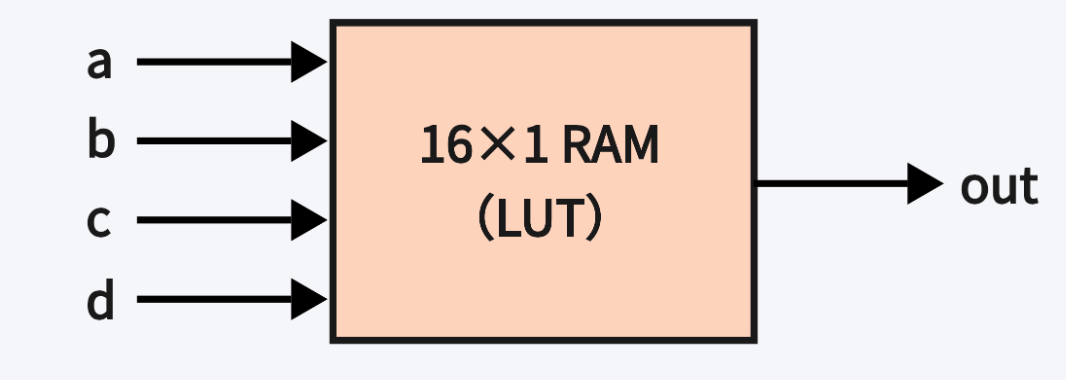

一个 k 输入 LUT 就是一块 2ᵏ×1 位的 SRAM 真值表，把 k 个输入的所有 2ᵏ 种组合都预先存好，输出就是组合逻辑结果。
‑ 典型 4-LUT ≈ 1 个 16×1 SRAM；6-LUT ≈ 64×1 SRAM。
2. LE（Logic Element）/LC（Logic Cell） 是 厂商打包后的“逻辑粒”：
它通常 = 1 个 LUT + 1 个寄存器（DFF）+ 一些进位、选择、级联电路。
因此 1 LE ≈ 1 LUT + 1 Flip-Flop + 布线资源。
换算关系（不同厂商略有差异）：
- Intel/Altera：1 LE = 1 LUT4 + 1 DFF + 进位链
- Xilinx：官方用 LC（Logic Cell）概念，1 LC = 1 LUT6 + 1 DFF
- Lattice / 国产：同样用 LUT4 + DFF 组成 1 LE
通俗地讲，LUT 是“真值表”，LE/LC 是“LUT+寄存器”的成品乐高件；数据手册里写 2 K LE 基本等价于 2 K 个 LUT 加上 2 K 个寄存器。
行业里并没有一个官方强制标准，但各厂在宣发、定价和生态位上形成了约定俗成的“容量档”。主流 FPGA 的 LUT 规模与对应“档次”一般如下表所示。

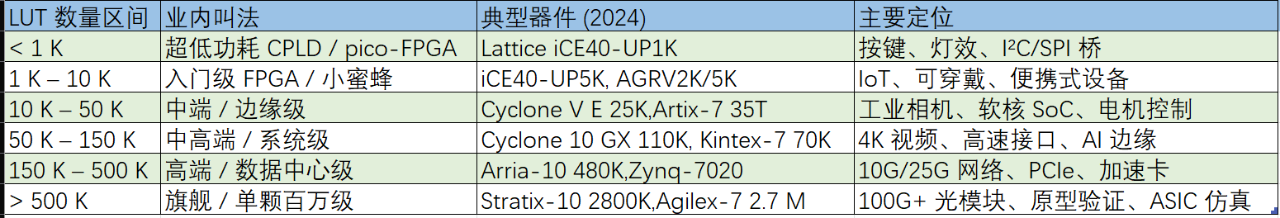

LUT 容量与 FPGA“档次”对照表（2024）
简单一句话：2 K 算入门，25 K 算中端，70 K 以上才算高端，百万级 LUT 则是旗舰。
2K LUT 的 FPGA 在整个 FPGA 生态里属于“超低容量”区间，即“入门端”，2K FPGA 的定位就是“极低成本、极小体积的接口桥接/状态机/简单外设”，在消费、工控、IoT 里做“小而美”的协处理器，可能并不适合承担算法、视频、高速通信等高端任务。
2K LUT能够实现哪些IP/功能？
经过网上整理比较，在 5K LUT 器件里已经被验证过、且综合后 ≤ 2 K LUT（≈2 K LE）”的全部 IP/功能按类别列了一下，以下数据均来自官方评估、开源仓库或实测报告，默认无 DSP/BRAM 硬性依赖（如用到 RAM 也仅占用极少量 EBR）。

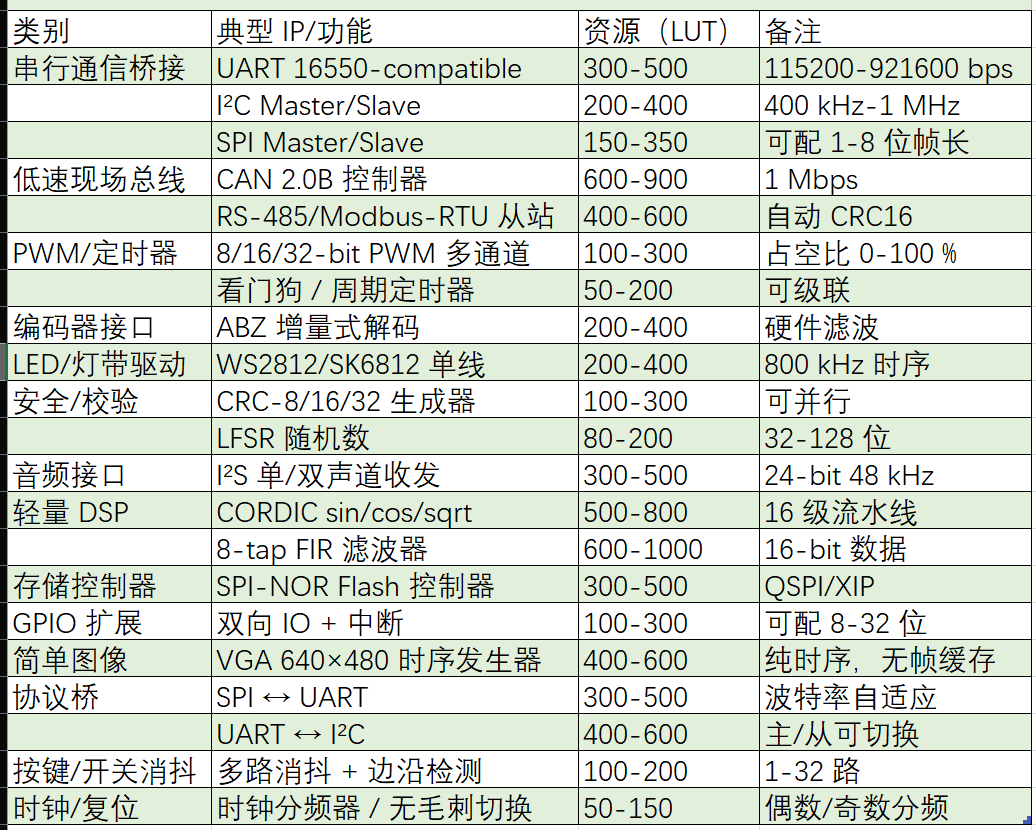

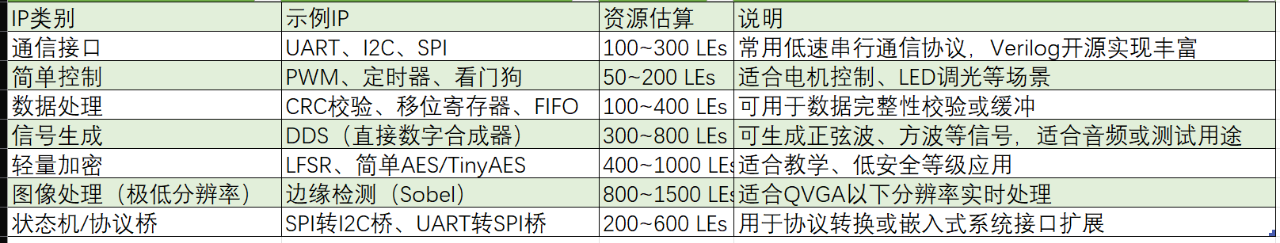

≤ 2 K LUT 可稳定实现的类别清单
快速组合示例（全部 ≤ 2 K LUT）
- 工业 IO 模块
UART + RS-485 + CRC16 + GPIO → ≈ 1.3 K LUT
- LED 控制器
WS2812 驱动 + PWM + SPI Flash → ≈ 1.1 K LUT
- 电机脉冲发生
ABZ 解码 + PWM + 定时器 → ≈ 1.5 K LUT
工业控制领域：
2K逻辑单元的FPGA虽然规模小，但在工业控制中仍然能发挥关键作用，尤其适合对实时性、低延迟、可定制逻辑有要求的场景。
2K FPGA在工业控制中的核心用途：

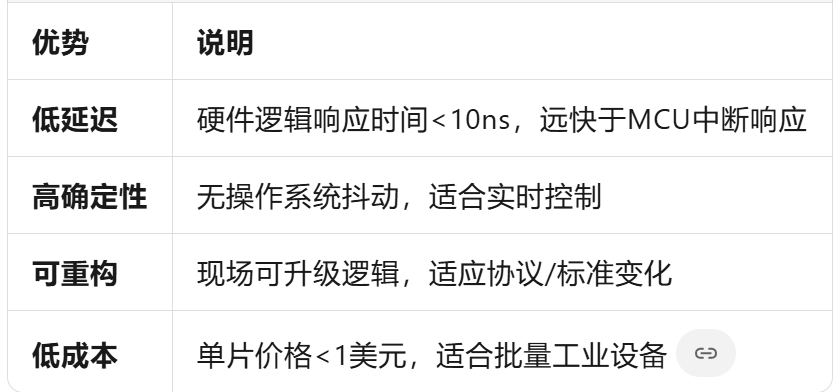

主要优势是：
2K FPGA/CPLD在工业控制中不是“主控”，而是“协处理器”或“接口桥”，其价值在于：
- 替代传统CPLD/分立逻辑；
- 提供实时、可定制、低功耗的硬件加速；
- 在传感器接口、电机控制、安全逻辑、协议转换等场景中不可替代。
消费电子领域：
在消费电子里，2K LUT 级别的 FPGA 最常扮演“小尺寸、低功耗、可重构的协处理器”角色，用来帮主 SoC（AP）做接口桥接、功能扩展或差异化卖点。

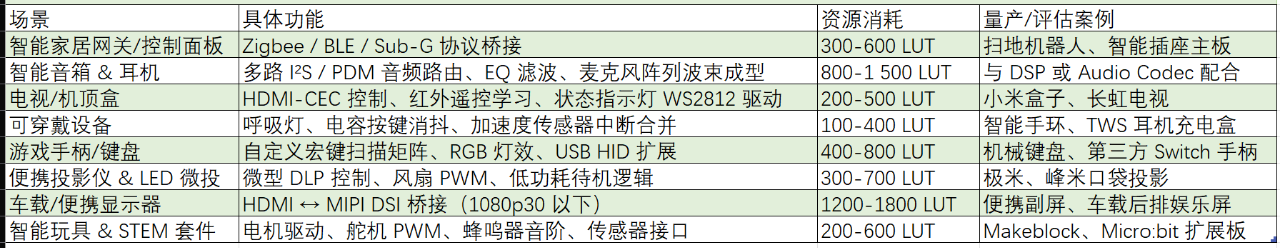

2K FPGA 在消费电子中的“落地清单”
在消费电子领域，2K FPGA具备低功耗 & 小封装优势：
- 待机电流 < 20 µA（瑞萨 ForgeFPGA 2 K LUT）
- 最小 3 mm × 3 mm QFN（AGRV2K-Q32）
- 单颗成本 < 0.5 USD（大批量）
2K FPGA 在消费电子里不是做复杂算法，而是做“小而美”的接口、时序、灯效、协议桥接，既能快速差异化，又能把 BOM 和功耗压到最低——从 TWS 耳机到便携投影，从扫地机到智能遥控器，处处可见它的身影。

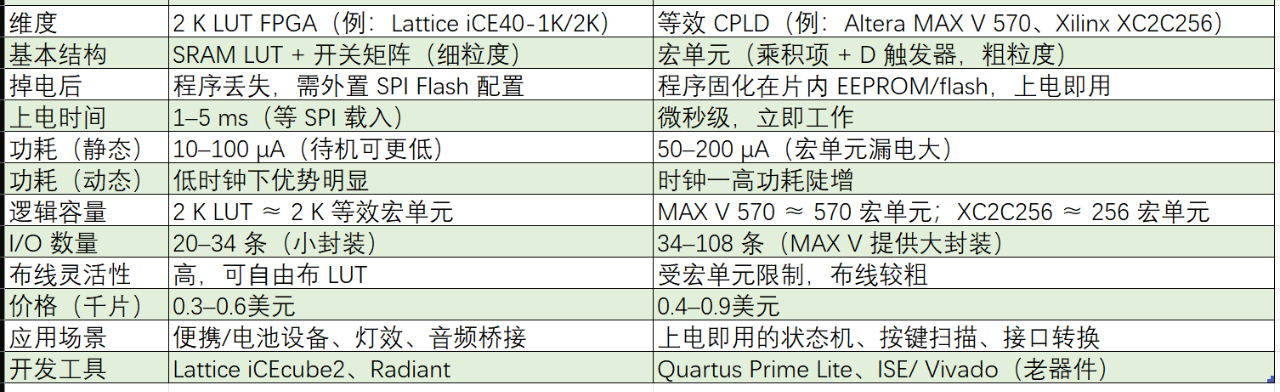

此外，在2K LUT这个档次，CPLD和FPGA都属于可编程逻辑的范畴，它们的差别如下：
由于资源的限制，2K的容量适合实现低速通信、简单控制逻辑、轻量算法IP等，如果需要实现图像处理或高速接口，建议升级到更高容量的芯片。
